Datos del producto:
|
| Nombre de producto: | máquina de enrrollamiento Semi-auto | Voltaje: | AC220V/50HZ |
|---|---|---|---|
| producto aplicable: | φ32~62mm | Tamaño de enrrollamiento del perno: | φ3 ~ φ12mm opcional según el requisito |
| Exactitud de enrrollamiento: | ≦0.5mm | Dimensión: | L1750 x W1350 x H1570mm |
| Peso: | 500Kg | Método load del electrodo: | Manual |
| Alta luz: | máquina de bobina de 50Hz Supercapacitor,Máquina de bobina de AC220V Supercapacitor,Soldadora semi auto de la batería |
||

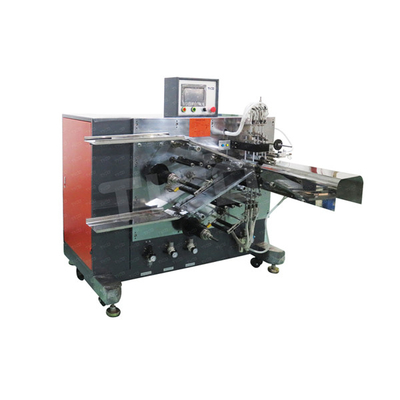

máquina de enrrollamiento Semi-auto para Supercapacitor
Breve introducción
Se utiliza para la bobina cilíndrica de la célula. Manualmente cargue el electrodo a la parte de enrrollamiento, enrollando con el separador, la cinta que se pega y la descarga será acabada automáticamente.
Características
●Se adopta la sola estructura de la aguja.
●Bobina manualmente cargada, automática, cinta automática que se pega y que descarga automática.
●La cinta adhesiva se pega horizontalmente (la cinta del extremo es perpendicular al oído polar), la cinta adhesiva es plana, y la posición de la cinta adhesiva puede ser controlada exactamente sin el cambio de la posición.
●La velocidad del viento es ajustable.
●La tensión puede ser ajustada.
Proceso de enrrollamiento
a) Pre-bobina el separador: la longitud del separador de la pre-bobina se puede ahorrar usando proceso dentado del cuchillo.
b) El drenaje en el electrodo negativo, dirige el electrodo negativo en la parte de enrrollamiento manualmente; El drenaje en el electrodo positivo, dirige el electrodo positivo en la parte de enrrollamiento manualmente;
c) Bobina;
d) Estación de transferencia;
e) Corte el separador, cinta del extremo y material de la descarga.
Parámetro técnico
|
Voltaje |
AC220V/50Hz |
|
Producto aplicable |
φ32~62mm |
|
Tamaño de enrrollamiento del perno |
φ3 ~ φ12mm opcional según el requisito |
|
Exactitud de enrrollamiento |
≤0.5mm |
|
Poder |
1.5KW |
|
Aire comprimido |
0.4~0.7Mpa |
|
Dimensión |
L1750 x W1350 x H1570mm |
|
Peso |
500kg |
Requisito material del tamaño
|
Material |
Longitud (milímetros) |
Anchura (milímetros) |
Grueso (milímetros) |
OD (milímetro) |
Identificación (milímetro) |
|
Electrodo del cátodo |
600~4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Electrodo del ánodo |
600~4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Separador |
Rollo |
50~140 |
0.016~0.045 |
76,2 |
250 |
|
Cinta del extremo |
Rollo |
10~90 |
0.01~0.035 |
76,2 |
150 |
Exactitud de enrrollamiento:
Cuando el electrodo cumple las condiciones siguientes:
La tolerancia de la anchura del electrodo menos que el ± 0.2m m; El error de doblez de “S” de electrodo es menos que
± 1mm/500m m;
El error de la forma de la torre de separador es menos que el ± 0.2m m;
La exactitud de enrrollamiento puede cumplir los requisitos siguientes: el error de alineación del separador es menos que
± 0.5m m; el error de alineación del electrodo es menos que el ± 0.5m m; Alineación del ± 0.5m m de la sección del producto final.
Garantía
garantía de 1 año con el curso de la vida para la máquina de enrrollamiento;
3 meses de garantía para el cortador de enrrollamiento del perno y del separador;
6 meses para el ojo fotoeléctrico.
